      首頁新聞中心案例 |銅箔表面瑕疵檢測配置和解決方案

      案例 |銅箔表面瑕疵檢測配置和解決方案

      2021-12-15 10:59

      銅箔在生產過程中由于生產工藝或生產環境的原因造成如: 壓坑、 黑點、 黑線、 氧化斑、劃傷(線)等表面缺陷。當前對于銅箔的質量檢測,通常是依賴人工通過眼睛觀察表面缺陷。而人眼的空間分辨率有限,難以分辨細小的裂痕,所以國辰來分享一下最近做的一個案例。

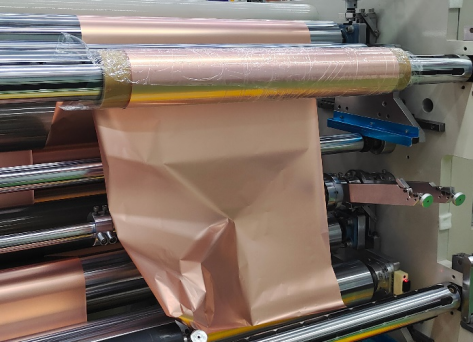

      銅箔

      【客戶檢測需求】

      針對銅箔檢測具體檢測需求,羅列需求清單如下

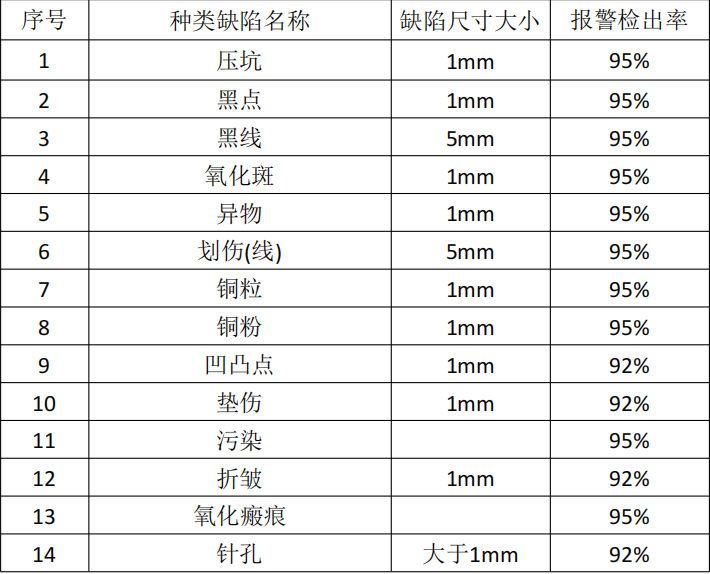

      銅箔瑕疵檢測類型

      【 系統配置】

      檢測方案:使用4個高精度4k相機,2根Led高亮光源,l臺工控機,在生產速度4-10m/min (Max),檢測寬度1400mm(Max)的情況下,達到橫向精度0.25mm、縱向精度 0.25mm,呈現最佳檢測效果。

      光源:高亮LED光源模組將提供更高的照明亮度和使用壽命,使相機可以在高速線掃

      狀態下穩定掃描出最清晰的圖像。

      【光學成像原理】

      CCD 工業相機將待測目標轉換成圖像信號,通過專用的圖像數據處理系統,將像素分布和亮度、顏色等信息,轉變成數字化信號;圖像系統對這些信號進行相應的運算來抽取目標的特征,進而產生檢測結果并依此控制現場設備的動作。

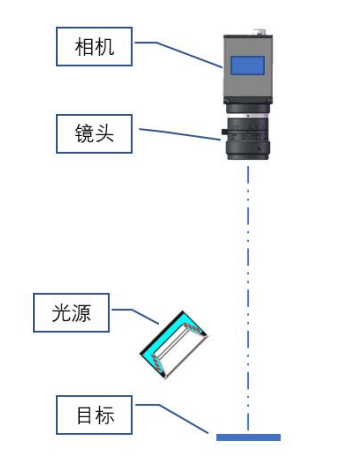

      銅箔光學成像原理

      【系統現場構成】

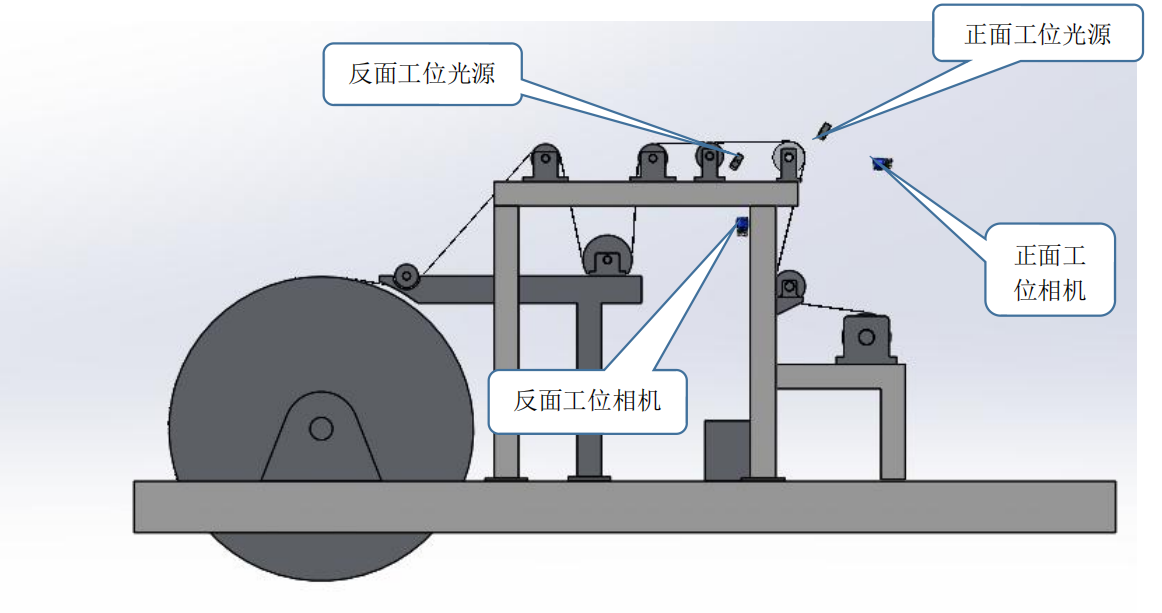

      銅箔系統現場構成

      【系軟件采集界面】

      1、深度算法:可以根據不良品綜合多維度的邊界特征,進行訓練,做到很多傳統算法不能做到的檢測項目,不斷提高檢測精度;

      2、缺陷標識:發現瑕疵時可進行聲光報警,同時產品幅面邊緣可以進行自動標記,提示及時修復,避免大量缺陷產品的產生;

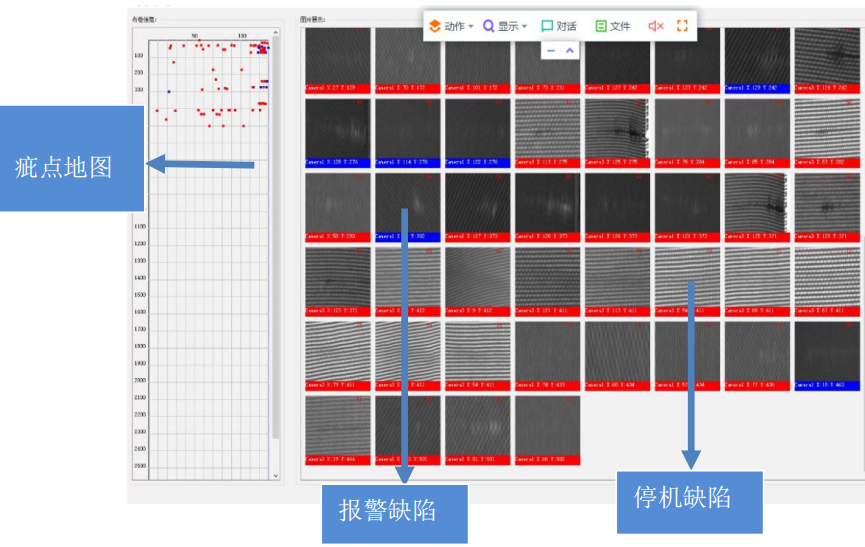

      銅箔軟件表面瑕疵檢測系統界面

      3、信息打印:在檢測到瑕疵時系統會自動統計出當前瑕疵的圖像、面積、位置、大小等信息,同時可連接打印機選擇打印信息;

      4、數據庫管理:可以對生產的每卷材料進行精確的質量統計,詳細的缺陷記錄和統計為生產工藝及設備狀態提供了方便,有效保證產品質量;

      5、系統聯動:當系統檢測到疵點時進行聲光報警,也可在系統中加入其它連鎖I/O輸出;

      6、統計分析:功能豐富的OA軟件,具備存貯、報警、統計分析、報表等功能;
